巨碩精密科技有限公司

SMD上帶膠環

因應台灣日漸趨增SMD產品需求，本公司提供上帶載帶包裝膠環產品，歡迎來信洽詢。 · 如有任何其他需求，歡迎不吝來信洽詢

SMD上帶膠環

SMD上帶膠環

所點選上方分類產品，該系列品項將顯示在下方

產品規格

Product Contents

　　點選上方規格相片，該品項產品詳細說明將顯示在下方

產品說明

Product Details

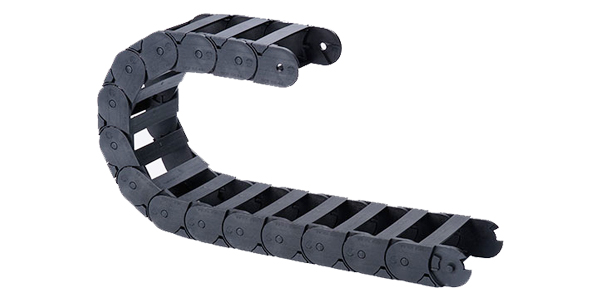

●產品名稱：一般開放型拖鏈
●材質：拖鏈主體為工程塑鋼射出成型，法藍為鋼板重力沖壓成型。
●特長：
1.安裝保養拖鏈內部管線時可以隨時打開橫桿作業。
2.耐腐蝕性佳，不易變形。
3.可承受重壓。
4.拖鏈長度可隨需要調整。

一般/開放型拖鏈										mm
開放式鏈條 (NCF)	內部寬度(w)	內部高度(h)	外部寬度(W)	外部高度(H)	彎曲半徑 (KR)					節距(Pitch)
NCF 10.10	10	10	17	14	18	30				18
NCF 19.13	19	13	25	24	25	37	77			32
NCF 24.19	24	19	35	25	37	47	77			32
NCF 48.18	48	18	60	27	52	94				32
NCF 38.24	38	24	54	40	52	94	125	150	200	45
NCF 58.24	58	24	74	40	52	94	125	150	200	45
NCF 78.24	78	24	94	40	52	94	125	150		45
NCF 98.24	98	24	114	40	52	94	125			45
NCF 65.44	65	44	86	55	90	125	200			62.5
NCF108.44	108	44	136	62	75	90	125	200	300	62.5
NCF16.16密閉型 (不可開蓋)	16	16	27	24	28	37				32
NCF25.19密閉型 (不可開蓋)	25	19	36	25	37					32

一般/開放型拖鏈										mm
開放式鏈條 (NCF)	內部寬度(w)	內部高度(h)	外部寬度(W)	外部高度(H)	彎曲半徑 (KR)					節距(Pitch)
NCF 10.10	10	10	17	14	18	30				18
NCF 19.13	19	13	25	24	25	37	77			32
NCF 24.19	24	19	35	25	37	47	77			32
NCF 48.18	48	18	60	27	52	94				32
NCF 38.24	38	24	54	40	52	94	125	150	200	45
NCF 58.24	58	24	74	40	52	94	125	150	200	45
NCF 78.24	78	24	94	40	52	94	125	150		45
NCF 98.24	98	24	114	40	52	94	125			45
NCF 65.44	65	44	86	55	90	125	200			62.5
NCF108.44	108	44	136	62	75	90	125	200	300	62.5
NCF16.16密閉型 (不可開蓋)	16	16	27	24	28	37				32
NCF25.19密閉型 (不可開蓋)	25	19	36	25	37					32
